Solidne połączenie murłaty z wieńcem decyduje o tym, czy dach pracuje stabilnie i bez niepotrzebnych luzów. W praktyce kotwa do murłaty m16 jest jednym z najczęściej wybieranych rozwiązań przy więźbie osadzanej na wieńcu żelbetowym, ale sam gwint to dopiero początek decyzji. W tym artykule pokazuję, jak dobrać długość, jak wygląda montaż krok po kroku, gdzie najłatwiej popełnić błąd i ile realnie kosztują takie elementy.
Najważniejsze rzeczy, które trzeba sprawdzić przed montażem
- Wybieraj długość kotwy pod grubość murłaty, izolację i potrzebny zapas gwintu nad drewnem.
- Najczęściej stosuje się rozstaw około 80-150 cm, z dodatkowymi punktami przy narożach i łączeniach.
- Kotwy typu L montuje się zwykle w świeżym wieńcu, dlatego przy gotowej konstrukcji lepszy bywa pręt gwintowany lub kotwa chemiczna.
- W zestawie szukaj podkładki poszerzanej i nakrętki, bo samego elementu złącznego nie warto traktować jako kompletnego mocowania.
- Sprawdzaj stal S235, klasę 5.8, długość nagwintowania co najmniej 70 mm i informację o powłoce antykorozyjnej.

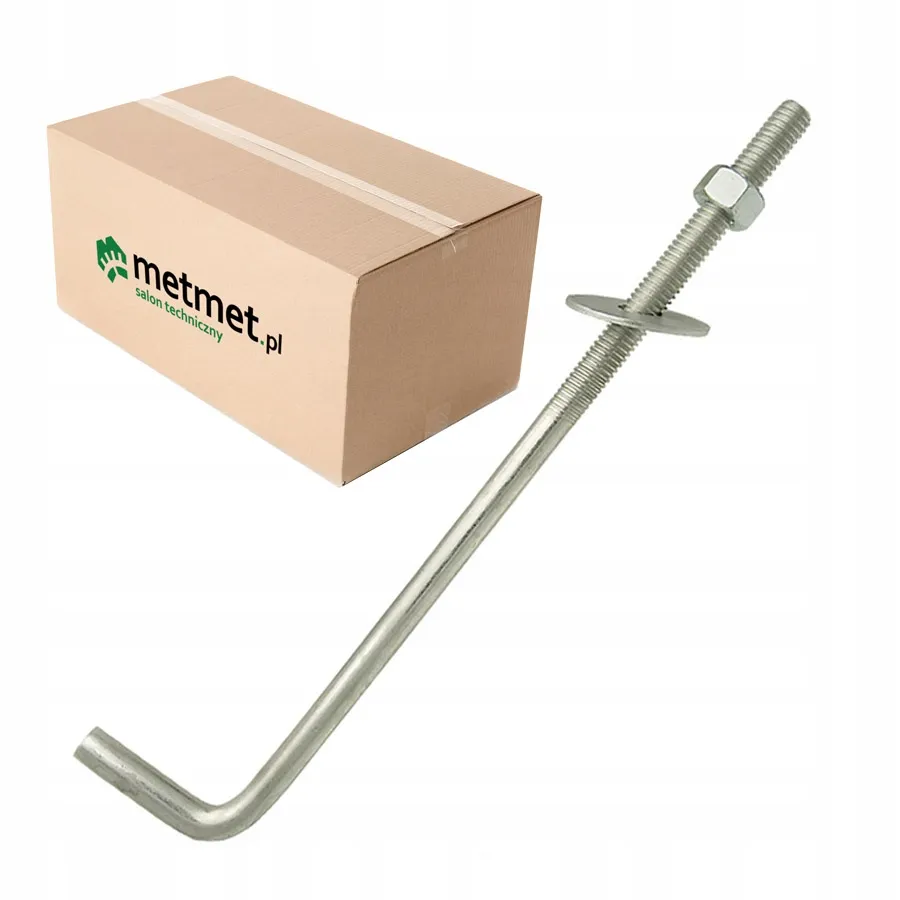

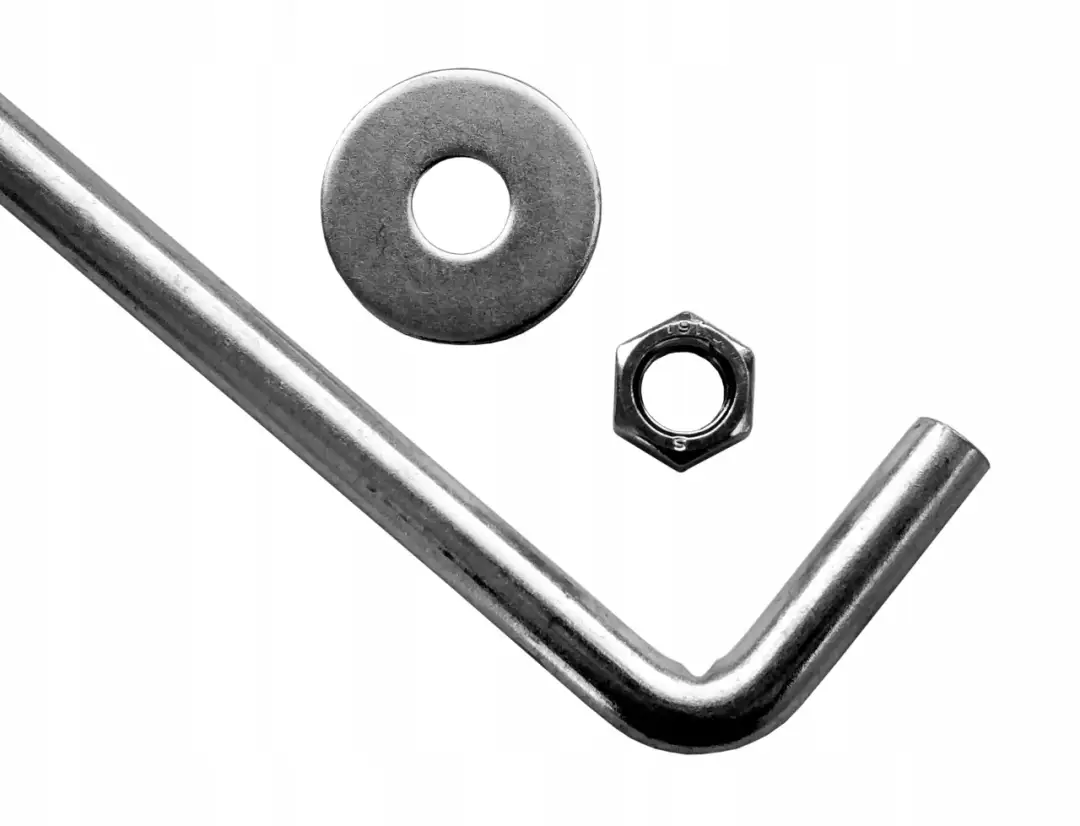

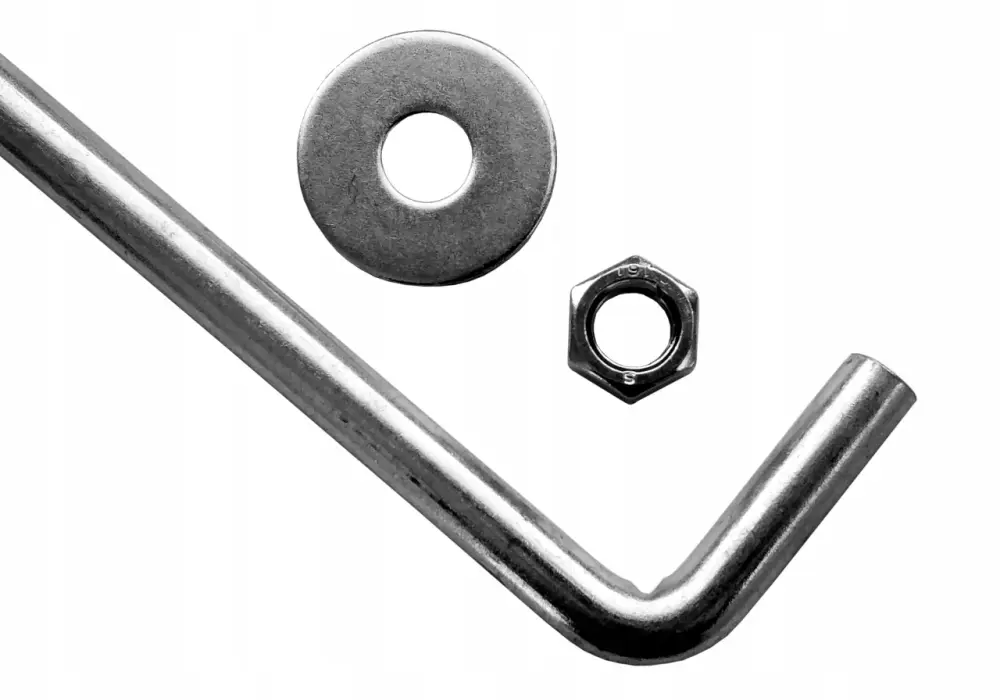

Co dokładnie daje kotwa typu L z gwintem M16
To złącze w kształcie litery L, które po zalaniu w wieńcu tworzy trwały punkt mocowania dla murłaty. Krótsze ramię pracuje w betonie, dłuższe wystaje ponad wieniec i pozwala dociągnąć drewno nakrętką z podkładką. W dobrze dobranym układzie nie chodzi wyłącznie o „przytrzymanie” murłaty, ale o przeniesienie sił od wiatru i od pracy więźby na żelbetowy wieniec.
Z technicznego punktu widzenia zwracam uwagę na trzy rzeczy. Po pierwsze, stal S235 to popularna stal konstrukcyjna, a klasa 5.8 oznacza poziom wytrzymałości odpowiedni do typowych zastosowań dachowych. Po drugie, ocynk galwaniczny 8 µm A3K daje podstawową ochronę antykorozyjną. Po trzecie, długość nagwintowania nie powinna być przypadkowa, bo przy zbyt krótkim gwincie zabraknie miejsca na podkładkę i prawidłowe dociągnięcie nakrętki.
Jak dobrać długość kotwy do murłaty
Największy błąd widzę wtedy, gdy ktoś patrzy tylko na średnicę M16 i ignoruje długość całego elementu. W praktyce długość dobiera się do przekroju murłaty, grubości izolacji i tego, ile gwintu ma zostać po skręceniu. Ja zwykle zakładam, że po zamontowaniu ma zostać jeszcze wygodny zapas do pracy kluczem, a nie „na styk”.
| Długość kotwy | Kiedy ma sens | Na co uważać |
|---|---|---|
| 250 mm | Do krótszych detali i nietypowych układów, gdy konstrukcja nie wymaga dużego wysięgu. | Trzeba bardzo dokładnie policzyć grubość murłaty i ilość warstw pod nią. |
| 400 mm | Jeden z najczęstszych wariantów przy standardowych murłatach. | Po uwzględnieniu izolacji gwint nadal musi wystawać ponad drewno na tyle, by zmieścić podkładkę i nakrętkę. |
| 450 mm | Dobrze sprawdza się tam, gdzie chcesz mieć większy zapas montażowy. | To wygodny kompromis, ale nie zastąpi dokładnego projektu rozstawu. |
| 500 mm | Przy grubszym układzie warstw albo gdy zależy Ci na większym marginesie regulacji. | Nie warto kupować „na zapas” bez sprawdzenia, czy beton i geometra wieńca to uzasadniają. |
| 700 mm | Do nietypowych rozwiązań, wyższych przekrojów lub specjalnych warunków montażowych. | Im dłuższy element, tym ważniejsze jest poprawne osadzenie i utrzymanie pionu podczas betonowania. |
Jeśli mam doradzić praktycznie, to nie wybieram długości „na oko”. Najpierw sprawdzam wysokość murłaty, grubość przekładki izolacyjnej i wysokość pakietu podkładka-nakrętka, a dopiero potem biorę konkretny wariant. Taki porządek oszczędza nerwów na etapie skręcania dachu, a dalej przechodzi już w samo planowanie rozstawu punktów mocowania.
Jak rozplanować rozstaw kotew przed betonowaniem
Rozstaw nie powinien wynikać z przyzwyczajenia ekipy, tylko z projektu i obciążeń. W praktyce spotyka się odstępy rzędu 80-150 cm, a przy cięższych pokryciach albo w strefach bardziej narażonych na wiatr sensowne bywa zagęszczenie do około 100-120 cm. Dodatkowe punkty mocowania planuje się przy końcach murłaty, narożach, łączeniach i w okolicy przerw w układzie dachu.
- Przy końcach murłaty daję kotwy blisko, ale bez wciskania ich „na styk” przy samym brzegu betonu.
- W narożach i przy łączeniach nie zostawiam długich odcinków bez podparcia, bo tam pojawiają się największe skupienia sił.
- Jeśli dach ma lukarny, załamania albo cięższe pokrycie, rozstaw trzeba zweryfikować z projektem, a nie kopiować z sąsiedniej budowy.
- Murłata musi być wcześniej wypoziomowana, bo kotwa nie naprawi błędów geometrii.
To właśnie na etapie rozstawu najczęściej widać, czy ktoś montuje elementy „na szybko”, czy naprawdę myśli o trwałości całego dachu. Gdy układ jest zaplanowany, można przejść do osadzania kotew w świeżym wieńcu.

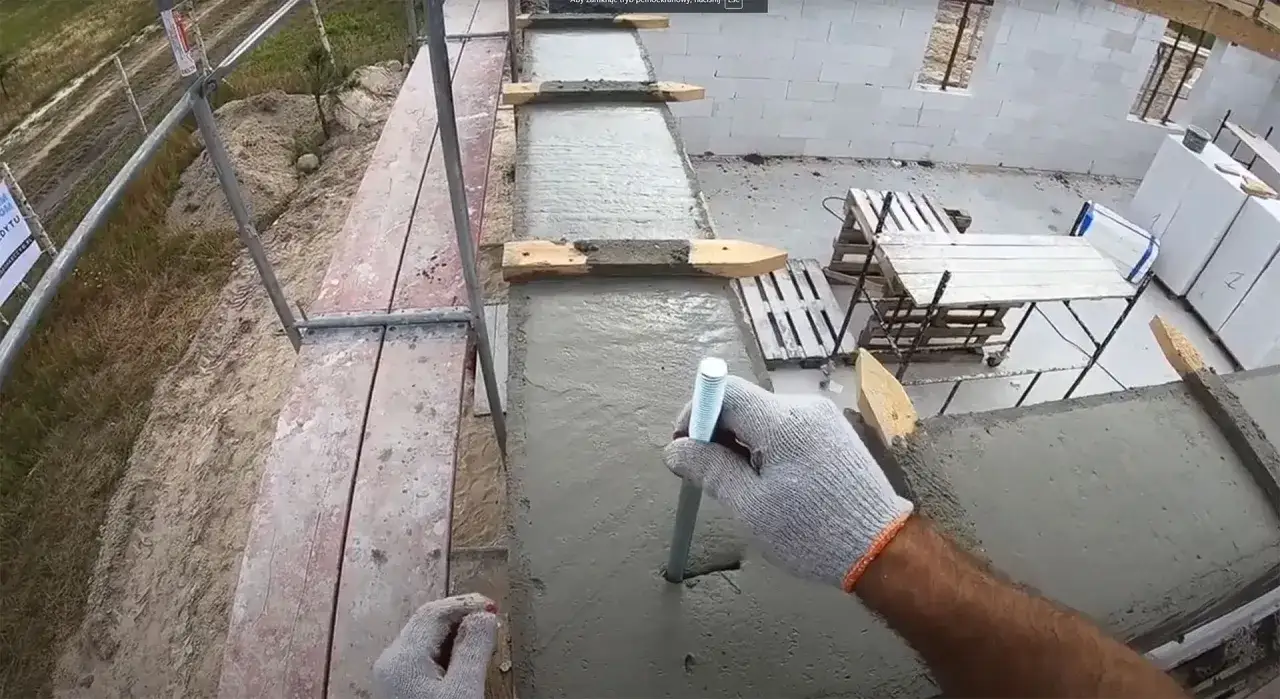

Jak osadzić kotwę w świeżym wieńcu
To etap, który decyduje o jakości całego mocowania. Kotwa typu L najlepiej pracuje wtedy, gdy krótsze ramię zostanie stabilnie zatopione w betonie, a dłuższe wystaje w osi murłaty i nie jest przekrzywione. Ja zawsze pilnuję jednego: po związaniu betonu nie ma już miejsca na poprawki, więc dokładność na tym etapie jest ważniejsza niż szybkość.
- Wyznacz linię murłaty i sprawdź poziom wieńca.
- Ustaw kotwy w osi przyszłego drewna, zachowując zaplanowany rozstaw.
- Wbij lub osadź element tak, aby nie zmienił położenia podczas betonowania.
- Kontroluj pion i wysokość wystającego gwintu, zanim beton zacznie wiązać.
- Po związaniu betonu ułóż izolację, na przykład przekładkę przeciwwilgociową, a następnie nasuń murłatę na kotwy.
- Załóż podkładki poszerzane i nakrętki, a potem dokręć po kolei, bez szarpania jednego punktu do oporu.
W praktyce duże znaczenie ma też to, co dzieje się pod drewnem. Podkładka poszerzana rozkłada nacisk na większą powierzchnię i ogranicza wgniatanie drewna. To drobiazg, który przy dachu potrafi zrobić większą różnicę niż „mocniejsza” nakrętka kupiona w ciemno.
Najczęstsze błędy i kiedy lepiej wybrać inny system
Najbardziej problematyczne są błędy, których nie widać od razu. Zbyt krótka kotwa, za mały zapas gwintu, krzywo ustawione elementy albo brak podkładki to rzeczy, które na początku wyglądają niewinnie, a później utrudniają skręcanie i osłabiają docisk. Równie częsty kłopot to za rzadki rozstaw, bo wtedy murłata nie jest stabilnie związana z wieńcem na całej długości.
| Rozwiązanie | Kiedy wybrać | Ograniczenie |
|---|---|---|
| Kotwa L M16 | Gdy mocowanie planujesz przed zalaniem wieńca i chcesz prosty, powtarzalny montaż. | Wymaga poprawnego osadzenia w świeżym betonie. |
| Pręt gwintowany | Gdy potrzebujesz większej elastyczności przy istniejącej konstrukcji. | Trzeba dobrać właściwy sposób zakotwienia i kontrolować nośność osadzenia. |
| Kotwa chemiczna | Przy modernizacji, naprawie lub tam, gdzie nie da się już pracować na świeżym wieńcu. | Wymaga czystego otworu, odpowiedniego czasu wiązania i starannego montażu. |
Jeśli mam wskazać praktyczne kryterium wyboru, to przy nowej budowie nadal najwygodniejsza jest kotwa w kształcie L. Gdy jednak wieńce są już gotowe albo trzeba ratować istniejący dach, lepiej od razu myśleć o innym systemie niż próbować na siłę dopasować rozwiązanie do etapu budowy. To prowadzi wprost do zakupu, bo tu różnice cenowe potrafią zaskoczyć bardziej niż sama technika montażu.
Ile kosztuje zestaw i co sprawdzić przed zakupem
Cena zależy nie tylko od długości, ale też od producenta, pakowania i tego, czy w zestawie dostajesz podkładkę oraz nakrętkę. Na rynku spotyka się bardzo szeroki rozstrzał: dla 400 mm ceny pojawiają się zarówno na poziomie kilku złotych za sztukę, jak i kilkunastu złotych za sztukę, a opakowanie 10 sztuk bywa wyceniane na około 70,79 zł. To oznacza, że sama długość nie wystarczy do porównania ofert.
| Długość | Przykładowe ceny spotykane w ofertach | Co to mówi o rynku |
|---|---|---|
| 400 mm | 4,94 zł/szt., 8,98 zł/szt., 17,29 zł/szt., a także 70,79 zł/10 szt. | Największe różnice wynikają z producenta i sposobu sprzedaży. |
| 450 mm | 8,58 zł/szt. oraz 19,99 zł/szt. | To popularny wariant, często wybierany jako bezpieczny kompromis montażowy. |
| 500 mm | 22,85 zł/szt. | Dłuższy element zwykle kosztuje więcej, ale daje większy margines przy montażu. |
- Sprawdź, czy w komplecie są podkładka poszerzana i nakrętka sześciokątna.
- Upewnij się, że długość nagwintowania wynosi co najmniej 70 mm.
- Jeśli projekt tego wymaga, wybieraj modele z krajową oceną techniczną.
- Patrz na powłokę antykorozyjną, bo w dachu liczy się nie tylko wytrzymałość, ale też odporność na warunki wilgotnościowe.
Przy zakupie ja nie kieruję się tylko najniższą ceną za sztukę. Ważniejsze jest to, czy dostaję pełny zestaw, czy producent podaje pełne parametry i czy długość rzeczywiście pasuje do przekroju murłaty. Taki filtr zostawia mniej „okazji”, ale więcej naprawdę użytecznych elementów, co przy montażu dachowym zwykle się opłaca.
Co sprawdzić po dokręceniu murłaty, żeby nie wracać do poprawki
Ostatni etap bywa lekceważony, a to właśnie tutaj wychodzą niedociągnięcia z poprzednich dni. Po skręceniu murłaty sprawdzam, czy wszystkie nakrętki mają równy docisk, czy drewno leży stabilnie na izolacji i czy żaden gwint nie jest skręcony pod kątem. Jeśli wszystko zostało wykonane poprawnie, połączenie nie pracuje punktowo, tylko równomiernie trzyma całą linię murłaty.
Patrzę też na detale, które łatwo przeoczyć: czy podkładka nie weszła w drewno zbyt głęboko, czy końcówka gwintu pozwala jeszcze na kontrolne dociągnięcie i czy w narożach nie trzeba było zastosować dodatkowego mocowania. Dobrze zrobiony montaż nie kończy się samym „trzyma się” - ma dawać pewność, że po sezonach śniegu i wiatru dach pozostanie stabilny, a kotwienie nie straci docisku.
