Najważniejsze rzeczy, które warto wiedzieć o przekryciu otworu
- Element nad otworem przenosi obciążenia z wyższych partii ściany, stropu i dachu na boki muru.
- Najlepszy wybór zależy od materiału ściany, szerokości otworu i tego, co spoczywa nad nim.
- Prefabrykaty są szybkie i przewidywalne, a żelbet monolityczny daje większą swobodę przy nietypowych otworach.
- Oparcie, poziom i czas podparcia mają bezpośredni wpływ na bezpieczeństwo konstrukcji.
- Błędy w tej strefie zwykle wychodzą później jako rysy, odspojenia i ucieczka ciepła.

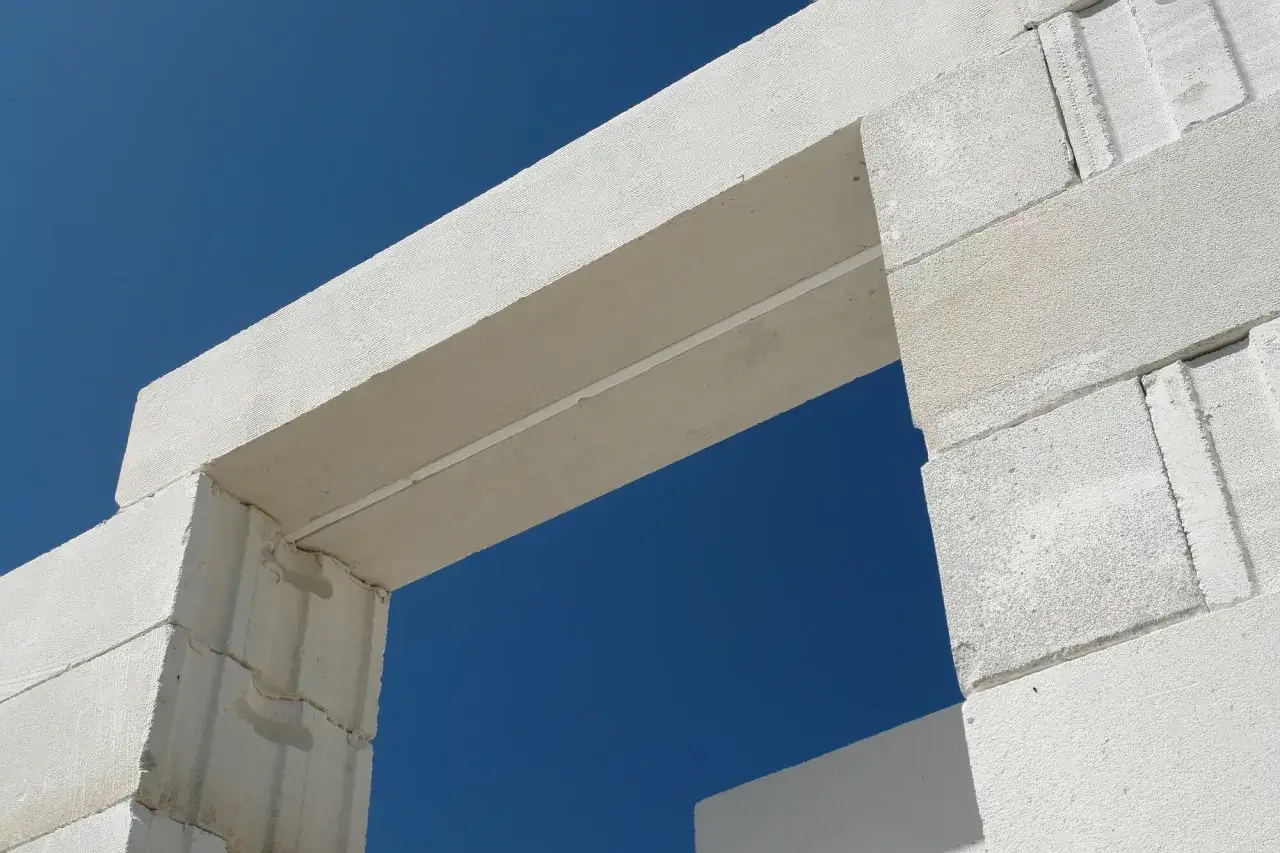

Czym jest nadproże i co dzieje się nad oknem
W skrócie chodzi o poziomy element nośny, który zamyka otwór w ścianie i przejmuje obciążenie z tego, co znajduje się powyżej. Bez niego mur nad oknem albo drzwiami nie miałby stabilnego podparcia, więc konstrukcja zaczęłaby pracować w sposób niekontrolowany. W praktyce ten fragment ściany nie jest dodatkiem, tylko jednym z tych miejsc, które decydują o bezpieczeństwie całej przegrody.
Z mojego doświadczenia najważniejsze jest to, że ten detal łączy w sobie trzy różne światy: konstrukcję, izolacyjność i wykończenie. Inaczej mówiąc, nawet dobrze policzony element może później sprawiać kłopoty, jeśli źle rozwiąże się styk z murem albo z ociepleniem. To właśnie dlatego przy otworach nie myślę wyłącznie o samej belce, ale o całym węźle wokół niej.
W starych budynkach spotyka się jeszcze rozwiązania łukowe z cegły, a w nowych najczęściej pracuje układ prosty, prefabrykowany albo żelbetowy. Różnią się wyglądem i technologią, ale cel mają ten sam: bezpiecznie przenieść ciężar na boczne fragmenty ściany. Od tego punktu naturalnie przechodzimy do pytania, które interesuje większość osób najbardziej: jakie rozwiązanie wybrać w konkretnej sytuacji.
Jakie rozwiązania stosuje się w domach jednorodzinnych
W domu jednorodzinnym najczęściej spotkasz kilka grup rozwiązań, a różnica między nimi nie sprowadza się tylko do ceny. Liczy się ciężar, tempo montażu, kompatybilność z materiałem ściany i to, jak łatwo później przykryć strefę otworu tynkiem oraz izolacją. W praktyce wybór robi się prosty, jeśli porówna się te systemy obok siebie.
| Rozwiązanie | Kiedy ma sens | Największa zaleta | Na co uważać |
|---|---|---|---|
| Prefabrykowane systemowe | Standardowe otwory w ścianach z ceramiki, silikatów albo betonu komórkowego | Szybki montaż i przewidywalna jakość | Trzeba trzymać się konkretnego systemu i zaleceń producenta |
| Żelbet monolityczny | Nietypowe otwory, większe rozpiętości, projekty indywidualne | Duża swoboda projektowa i wysoka nośność | Dochodzi deskowanie, zbrojenie i czas dojrzewania betonu |
| Stalowe lub zespolone | Modernizacje, przebudowy, większe otwory i miejsca o ograniczonej grubości | Smukły przekrój i duża nośność | Silny mostek termiczny, konieczna ochrona antykorozyjna i dobra izolacja |
| Drewniane lub z drewna klejonego | Domy drewniane, lekkie przegrody, rozwiązania ekspozycyjne | Lekkość i estetyka | Wrażliwość na wilgoć i większe ograniczenia nośności |
W popularnych systemach prefabrykowanych spotyka się elementy o wysokości 19 cm i długości od 90 do 360 cm, a minimalne oparcie bywa rzędu 9-15 cm, zależnie od materiału ściany. To dobry przykład tego, że nie ma jednego uniwersalnego wariantu dla wszystkich domów. Najczęściej wygrywa rozwiązanie zgodne z systemem ściany, bo później łatwiej zachować ciągłość izolacji i uniknąć korekt na etapie tynków.
To prowadzi do kolejnego kroku: jak dobrać właściwy wariant do konkretnej ściany i rozpiętości otworu, żeby nie kupować elementu „na oko”.
Jak dobrać element do ściany i rozpiętości otworu
Ja zwykle zaczynam od trzech pytań: z czego jest ściana, czy jest nośna, i co faktycznie obciąża otwór od góry. Sama szerokość okna albo drzwi mówi tylko część prawdy, bo inny układ będzie potrzebny w ścianie działowej, a inny tam, gdzie nad otworem leży strop albo wieniec. Dopiero po tej weryfikacji ma sens wybór konkretnego systemu.
| Sytuacja | Co zwykle wybieram | Dlaczego |
|---|---|---|
| Ściana jednowarstwowa | Element systemowy zgodny z materiałem muru | Łatwiej utrzymać izolacyjność i nie zrobić zimnego pasa nad otworem |
| Ściana dwuwarstwowa | Prefabrykat albo monolit, a potem ciągła warstwa ocieplenia | Detale konstrukcyjne da się skutecznie ukryć w ociepleniu |
| Ściana trójwarstwowa | Rozwiązanie dopasowane do warstwy nośnej i sposobu kotwienia licówki | Tu szczególnie ważna jest ciągłość izolacji i stabilność elewacji |
| Modernizacja lub duży otwór | Żelbet albo stal po obliczeniach konstruktora | W przebudowie liczy się większa swoboda i bezpieczne przejęcie obciążeń |
Przy większych otworach nie patrzę wyłącznie na długość elementu, ale też na jego oparcie. W praktyce spotyka się dwa podejścia: lekkie prefabrykaty z oparciem około 9-12 cm na stronę oraz cięższe układy, w których projekt przewiduje 15 cm, a czasem więcej. Przy przykładzie otworu 150 cm i oparciu 25 cm z każdej strony element wychodzi już około 200 cm długości, więc margines bezpieczeństwa nie jest tu kosmetyką, tylko realnym warunkiem pracy całej przegrody.
Kiedy element jest już dobrany, decydują szczegóły montażu. I właśnie tu najłatwiej popełnić błąd, który na początku nie wygląda groźnie, ale po kilku tygodniach wychodzi na tynku.
Montaż bez błędów, czyli oparcie, poziom i czas podparcia
Poprawny montaż nie jest skomplikowany, ale wymaga dyscypliny. Najpierw przygotowuje się równe podłoże, zwykle na warstwie zaprawy cementowej, potem osadza element w projekcie przewidzianej pozycji, a dopiero na końcu kontynuuje murowanie. Brzmi banalnie, ale właśnie na tym etapie najczęściej pojawia się pośpiech, a pośpiech w strefie otworu kosztuje najwięcej.
- Sprawdzam projekt i szerokość otworu jeszcze przed murowaniem ostatnich warstw.
- Wyrównuję miejsce oparcia i pilnuję, żeby element leżał stabilnie na świeżej, równej zaprawie.
- Ustawiam belkę w odpowiedniej orientacji, bo w prefabrykatach zbrojenie zwykle ma znaleźć się od dołu.
- Kontroluję oparcie po obu stronach, które w systemach lekkich zwykle mieści się w przedziale 9-15 cm, a przy cięższych układach bywa większe.
- Jeśli system tego wymaga, stosuję podstemplowanie, czyli czasowe podparcie podczas wiązania i dalszego murowania.
- Nie zdejmuję podpór „na oko”, tylko wtedy, gdy element i zaprawa osiągną wymaganą wytrzymałość zgodnie z instrukcją systemu lub projektem.
W praktyce warto też pamiętać, że dłuższe belki i otwory obciążone stropem prawie zawsze wymagają większej ostrożności. Przy elementach powyżej około 2,10 m wsparcie montażowe staje się częstym wymaganiem, a przy większych rozpiętościach dochodzi już temat konstrukcji obliczanej indywidualnie. To dobry moment, by przejść od samej nośności do problemu, który inwestor zauważa zwykle najpierw wzrokiem: rys i zimnych miejsc przy otworach.
Dlaczego później pęka tynk i jak ograniczyć mostek termiczny
Z mojego doświadczenia większość problemów w tej strefie nie zaczyna się od samej belki, tylko od styku różnych materiałów. Mur, beton, zaprawa, ocieplenie i tynk pracują inaczej, więc jeśli detal jest źle rozwiązany, naprężenia przenoszą się na naroża otworu. W praktyce objawia się to ukośnymi rysami, odspojeniami albo zimnym pasem nad oknem.
| Objaw | Najczęstsza przyczyna | Co pomaga |
|---|---|---|
| Ukośne rysy od narożnika otworu | Koncentracja naprężeń i brak lokalnego zbrojenia wykończenia | Krótkie ukośne pasy siatki w narożach i poprawnie dobrany element nośny |
| Zimna plama nad oknem | Przerwany ciąg izolacji albo ciężki beton bez osłony termicznej | Ciagłe ocieplenie i rozwiązanie systemowe dopasowane do ściany |
| Odspojenie tynku | Różna praca materiałów i zbyt wilgotne lub słabo przygotowane podłoże | Odpowiedni czas schnięcia, grunt i właściwe przygotowanie podłoża |
W ścianach ocieplanych od zewnątrz dobrze poprowadzona izolacja osłania żelbetowy element i wyraźnie ogranicza mostek cieplny. To ważne nie tylko dla komfortu, ale też dla trwałości wykończenia, bo chłodna strefa chętniej zbiera kondensację i szybciej pokazuje wady. Dla tynkarza oznacza to jedno: sam tynk nie naprawi błędu konstrukcyjnego, może go tylko na chwilę zamaskować.
Skoro wiemy już, skąd biorą się późniejsze problemy, zostaje ostatnia rzecz, którą naprawdę warto sprawdzić zanim wszystko zostanie zakryte.
Co sprawdzić, zanim strefa otworu trafi pod tynk
- Oparcie ma zgadzać się z kartą systemu lub projektem, a nie z tym, co „wyszło” na budowie.
- Poziom i stabilność muszą być skontrolowane przed dalszym murowaniem, bo później korekty są trudne i kosztowne.
- Ciągłość izolacji powinna dojść do krawędzi otworu bez przerw i nieosłoniętych fragmentów betonu.
- Naroża warto przygotować pod siatkę ukośną, żeby wyciszyć pracę tynku w newralgicznym miejscu.
- Wilgotność podłoża nie może być lekceważona, bo świeży mur i świeża zaprawa potrzebują czasu, zanim przyjmą kolejne warstwy.
Jeżeli te pięć punktów jest domkniętych, wykończenie idzie szybciej, a ryzyko poprawek spada wyraźnie. Właśnie tak patrzę na ten detal: nie jako na pojedynczą belkę, ale jako na mały, krytyczny węzeł całego domu, który musi zagrać konstrukcyjnie, cieplnie i tynkarsko jednocześnie.
