Najważniejsze fakty o fundamencie pod słup i o tym, kiedy ma sens
- Przenosi obciążenia punktowe ze słupów na grunt nośny i ogranicza nierówne osiadanie.
- Najczęściej robi się go jako żelbetowy element zbrojony, dopasowany do przekrojów i rozstawu słupów.
- Projekt zaczyna się od gruntu, poziomu wody i strefy przemarzania, a nie od samego rysunku konstrukcji.
- Przy słabym, nawodnionym albo nasypowym podłożu lepsza bywa płyta lub fundament pośredni.
- Wykonanie rozbija się o detale: osiowanie, otulinę zbrojenia, kotwy i pielęgnację betonu.
Jak działają stopy fundamentowe pod słupami
Ja traktuję je jako lokalny „rozszerzacz” podparcia. Słup przekazuje na nie obciążenie osiowe, a czasem także siły mimośrodowe, więc zadaniem fundamentu jest zwiększenie powierzchni styku z gruntem i utrzymanie nacisku w bezpiecznych granicach. Dzięki temu ciężar nie skupia się w jednym punkcie, tylko rozchodzi się na grunt nośny.
To rozwiązanie stosuje się przede wszystkim pod słupami, filarami, krótkimi odcinkami ścian i czasem pod kominami. Gdy słupy stoją blisko siebie, projektant może połączyć je w układ grupowy, ale to już decyzja obliczeniowa, a nie improwizacja na budowie. W praktyce ważne jest jedno: fundament punktowy ma pracować razem ze słupem i nie dopuścić do nadmiernego osiadania ani przechyłu. Jeżeli grunt i obciążenie są źle dobrane, problem zwykle nie pojawia się od razu, tylko po czasie.
Zanim jednak dojdzie do betonu, warto zobaczyć, z czego taki element się w ogóle buduje.
Z czego się je robi i jakie kształty spotykam najczęściej

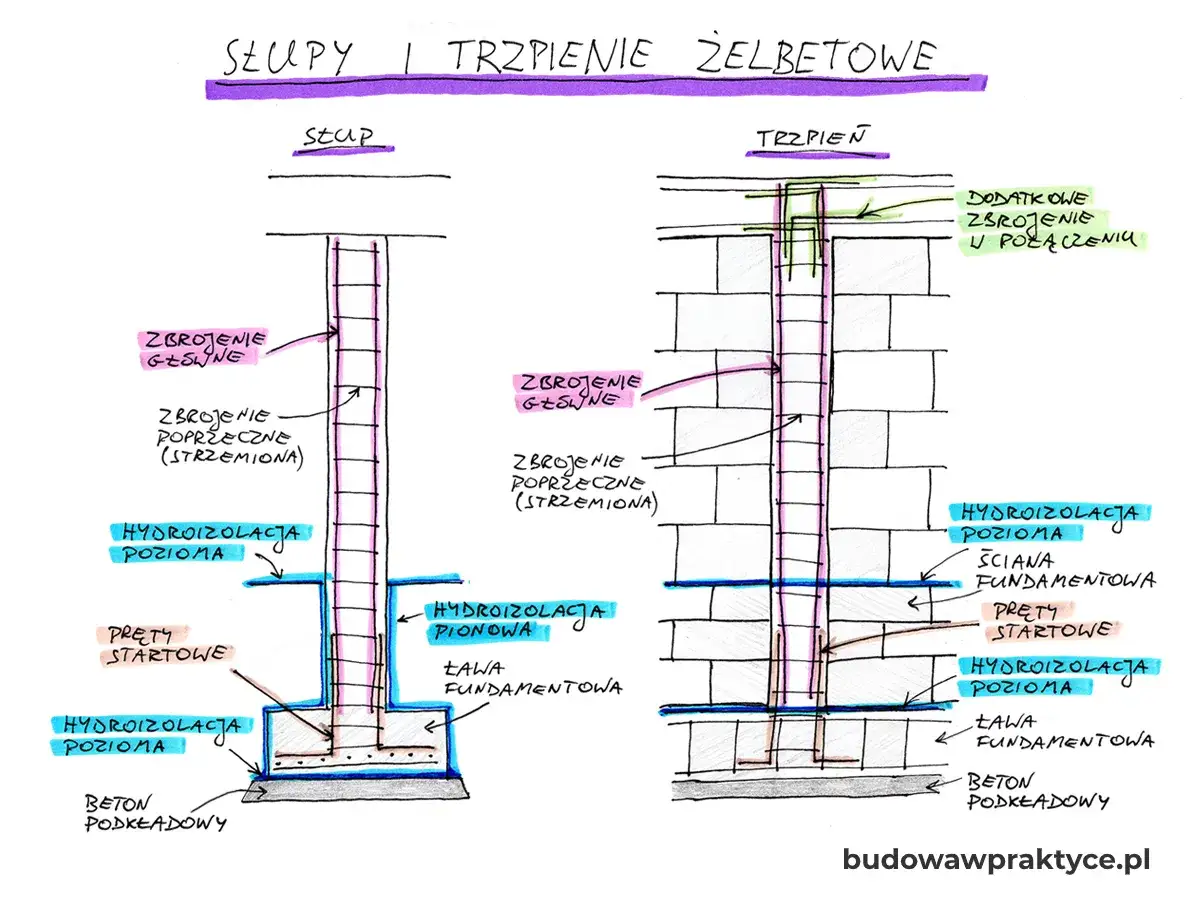

Najczęściej spotykam rozwiązania żelbetowe, bo dają największą swobodę przy dopasowaniu do obciążeń i łatwo je połączyć ze słupem za pomocą zbrojenia lub kotew. W prostszych, lżejszych realizacjach pojawiają się też warianty murowane, ale na budowie domu jednorodzinnego i przy większości konstrukcji słupowych to żelbet dominuje bezdyskusyjnie.
| Rodzaj | Kiedy ma sens | Mocna strona | Ograniczenie |
|---|---|---|---|
| Prostokątna | Przy prostych, powtarzalnych słupach i umiarkowanych obciążeniach | Łatwe szalowanie i prosty montaż | Słabiej radzi sobie z dużą mimośrodowością |
| Trapezowa | Gdy trzeba lepiej rozłożyć nacisk przy zmiennym układzie sił | Efektywnie wykorzystuje beton | Wymaga dokładniejszego projektu i wykonania |
| Schodkowa | Na terenach ze zmianą poziomów albo tam, gdzie potrzebna jest większa wysokość elementu | Łatwiej dopasować ją do ukształtowania terenu | Ma więcej miejsc, w których można popełnić błąd wykonawczy |
W praktyce dochodzi jeszcze podział na pojedyncze i grupowe. To drugie rozwiązanie stosuję lub widzę wtedy, gdy kilka słupów ma pracować wspólnie i jedna podpora ma zebrać większy zakres sił. Kształt nie jest więc kwestią estetyki, tylko sposobu przeniesienia obciążeń i ekonomii materiału. Gdy to rozumiem, naturalnie przechodzę do pytania najważniejszego z punktu widzenia inwestora: jak dobrać wymiary i głębokość posadowienia.
Od czego zależy ich wymiar i głębokość posadowienia
Tu nie ma jednego „uniwersalnego” wymiaru, który działa wszędzie. Ja zawsze zaczynam od trzech rzeczy: nośności gruntu, wielkości obciążeń od słupa i lokalnej strefy przemarzania. W Polsce spód posadowienia zwykle prowadzi się poniżej poziomu przemarzania, a w praktyce projektowej spotkasz wartości rzędu 0,8 m, 1,0 m, 1,2 m i 1,4 m w zależności od regionu.
Równie ważny jest poziom wód gruntowych. Jeśli jest wysoki, sama większa ilość betonu nie rozwiązuje problemu, bo w grę wchodzi osłabienie podłoża, ryzyko rozmywania wykopu i kłopoty z izolacją. Wpływ ma też mimośród, czyli sytuacja, w której słup nie obciąża stopy idealnie po środku. Im większy mimośród, tym łatwiej o przechył i tym staranniej trzeba policzyć naciski jednostkowe, czyli siłę przypadającą na jednostkę powierzchni gruntu.
W praktyce największy błąd inwestorski wygląda banalnie: ktoś patrzy na wymiar z katalogu albo z sąsiedniej budowy i zakłada, że będzie dobrze. Nie będzie, jeśli pod spodem jest nasyp, torf, glina o słabej nośności albo strefa przemarzania została zignorowana. Dlatego zanim padnie decyzja o szalunku, ja wolę mieć w ręku choćby prostą opinię geotechniczną. To prowadzi mnie prosto do etapu wykonania, bo tam właśnie widać, czy projekt naprawdę da się zrealizować bez kompromisów.

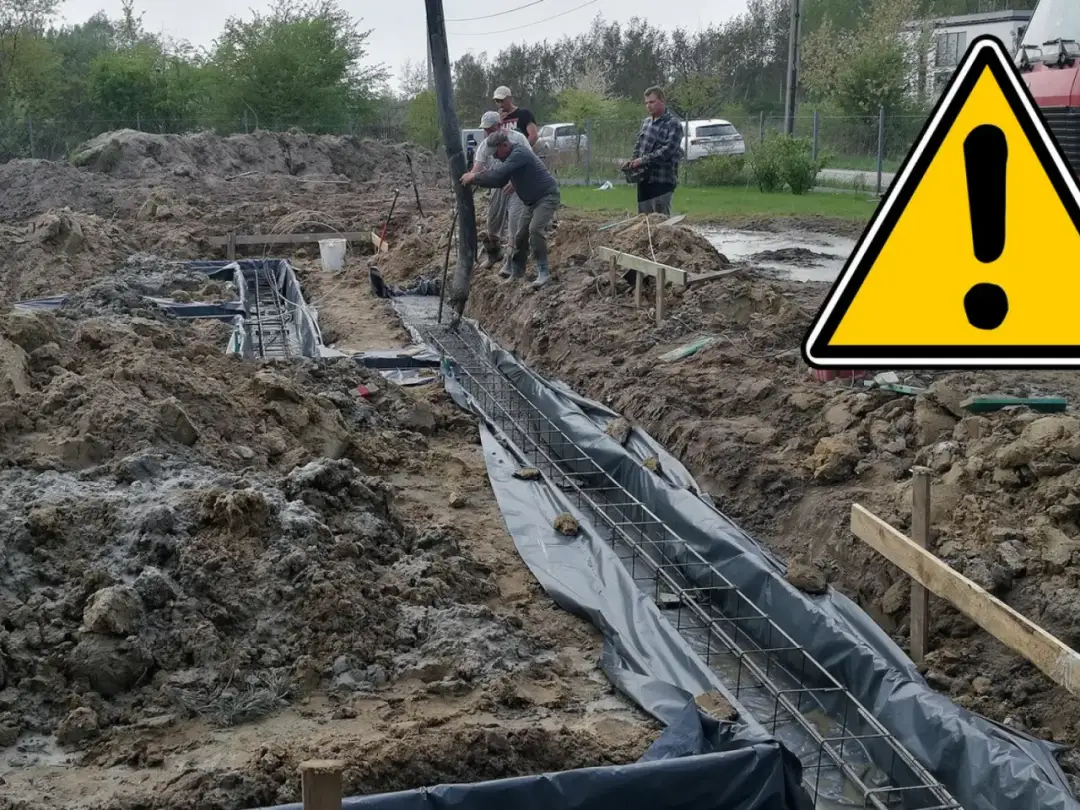

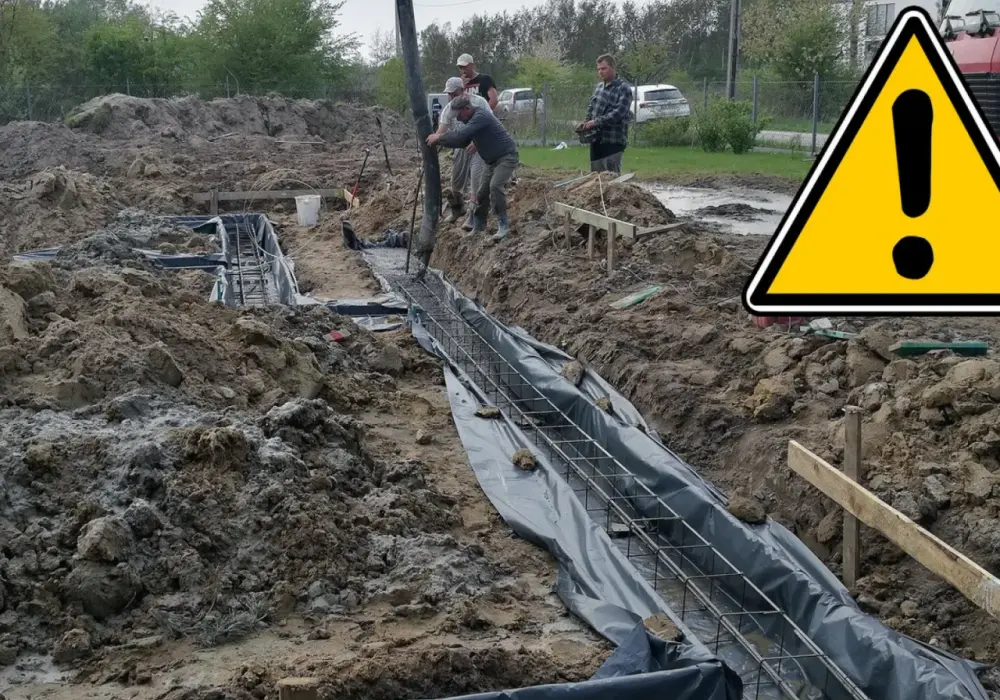

Jak wygląda wykonanie krok po kroku na budowie
Najpierw wytycza się osie i dokładne położenie słupa. Potem wykonuje się wykop do projektowanej głębokości, dbając o to, żeby dno nie zostało rozluźnione ani zanieczyszczone błotem. Jeżeli grunt jest słabszy albo nierówny, często robi się cienką warstwę podkładową z chudego betonu, czyli warstwę wyrównawczą i stabilizującą podłoże.
- Sprawdzam wytyczenie - jeśli oś słupa ucieknie o kilka centymetrów, problem wróci przy montażu całej konstrukcji.
- Przygotowuję podłoże - dno wykopu musi być nośne, równe i suche na tyle, na ile pozwalają warunki.
- Układam zbrojenie - pręty muszą mieć zachowaną otulinę, czyli warstwę betonu chroniącą stal przed korozją.
- Osadzam kotwy lub startery - dzięki nim słup stalowy albo żelbetowy łączy się ze stopą bez przypadkowego „luzu”.
- Betonuję i zagęszczam mieszankę - bez tego zostają pustki, które później osłabiają cały element.
- Pielęgnuję beton - zbyt szybkie wysychanie daje rysy, a rysy w fundamencie punktowym naprawdę nie są detalem kosmetycznym.
Ja lubię przypominać jedną prostą rzecz: nawet najlepiej policzony element przegrywa z byle jakim wykonaniem. Dlatego kontrola otuliny, poziomu kotew i jakości betonu jest tu równie ważna jak sam projekt. Po tym etapie najczęściej wychodzą też błędy, które później najtrudniej naprawić.
Najczęstsze błędy, które wychodzą dopiero po pierwszej zimie
W tej kategorii błędy prawie zawsze są podobne. Zbyt płytkie posadowienie powoduje wysadziny mrozowe, czyli podnoszenie elementu przez zamarzający grunt. Za mała powierzchnia podstawy daje z kolei zbyt duży nacisk jednostkowy i grunt zaczyna pracować nierówno. Do tego dochodzą źle ustawione kotwy, brak podkładek dystansowych, beton wylany do brudnego wykopu i niedopilnowana otulina.
Jest jeszcze jeden problem, który widzę szczególnie często przy lekkich konstrukcjach: inwestor zakłada, że skoro obiekt jest mały, to fundament też może być „symboliczny”. To nie działa. Lekka wiata na cienkiej stopie potrafi zachowywać się gorzej niż cięższy obiekt, jeśli działa na nią wiatr, drgania albo siły poziome. Właśnie dlatego przy słupach ważna jest nie tylko pionowa nośność, ale też odporność na wyrywanie i przechył.
| Rozwiązanie | Kiedy wygrywa | Dlaczego bym je wybrał | Kiedy szukać alternatywy |
|---|---|---|---|
| Fundament punktowy pod słup | Przy pojedynczych słupach, ramach i lekkich obiektach | Skupia obciążenie dokładnie tam, gdzie trzeba | Gdy grunt jest słaby, nawodniony albo bardzo nierówny |
| Ława fundamentowa | Przy ścianach nośnych i układach liniowych | Lepiej współpracuje z ciągłym obciążeniem ściany | Gdy obciążenie jest punktowe, a nie liniowe |
| Płyta fundamentowa | Na słabszych gruntach i przy wysokiej wodzie gruntowej | Rozkłada ciężar na dużą powierzchnię | Gdy inwestycja jest mała i prosty układ nie uzasadnia większego zakresu robót |
| Fundament pośredni | Na gruntach organicznych, nasypowych lub bardzo słabonośnych | Przenosi obciążenie do głębszych warstw nośnych | Gdy prostsze posadowienie bezpośrednie wciąż spełnia warunki |
Jeżeli po takim porównaniu widać, że grunt nie znosi obciążeń punktowych albo poziom wody robi się zbyt kłopotliwy, rozsądniej zmienić technologię niż ratować zły pomysł grubszą warstwą betonu. To prowadzi mnie do ostatniego etapu, czyli szybkiej kontroli przed zasypaniem wykopu.
Co sprawdzam przed zasypaniem wykopu pod słup
Na końcu patrzę już nie na teorię, tylko na kilka bardzo konkretnych punktów. Po pierwsze, czy słup lub kotwa stoją idealnie w osi. Po drugie, czy górna powierzchnia jest na właściwej rzędnej i czy nie ma odchyłek wysokościowych, które później wyjdą przy montażu konstrukcji. Po trzecie, czy zbrojenie ma zachowaną otulinę i nie dotyka ziemi ani szalunku. Po czwarte, czy beton został właściwie zagęszczony i chroniony przed zbyt szybkim wysychaniem.
Ja traktuję taki fundament jak mały, ale krytyczny fragment całego domu albo obiektu. Jeśli wszystko tu się zgadza, reszta konstrukcji ma dużo spokojniejszy start. Jeśli nie, problem zwykle nie zniknie po zasypaniu wykopu, tylko zacznie pracować razem z gruntem. I właśnie dlatego przy słupach nie szukałbym drogi na skróty, tylko kontroli detali, bo to one decydują, czy całość będzie stabilna przez lata.
