Uziemienie fundamentowe - Jak wykonać je poprawnie i uniknąć błędów?

W domu jednorodzinnym dobrze zaplanowane uziemienie to nie detal, tylko element, który później wpływa na bezpieczeństwo instalacji, ochronę odgromową i sensowną rozbudowę rozdzielnicy. Najlepszym punktem wyjścia jest uziom fundamentowy, bo powstaje razem z konstrukcją i zwykle daje stabilne, trwałe połączenie z ziemią bez późniejszego kopania wokół budynku. Poniżej wyjaśniam, jak działa ten element, jak się go wykonuje, gdzie najczęściej popełnia się błędy i kiedy trzeba przewidzieć dodatkowe rozwiązanie.

Dlaczego taki uziom w fundamencie daje najlepszy start dla instalacji domu

Patrzę na to tak: jeśli dom jest dopiero na etapie fundamentów, to właśnie teraz najłatwiej zbudować porządne uziemienie, które później obsłuży instalację elektryczną, połączenia wyrównawcze i ewentualną ochronę odgromową. W polskich warunkach technicznych jako uziomy instalacji elektrycznej można wykorzystywać metalowe konstrukcje budynku, zbrojenia fundamentów oraz inne metalowe elementy umieszczone w fundamentach, więc to rozwiązanie ma solidne oparcie w przepisach i praktyce budowlanej.

Jego przewaga jest prosta: duża powierzchnia kontaktu z otaczającym gruntem, stabilne warunki wilgotnościowe i brak konieczności późniejszego rozkuwania otoczenia domu. Dla inwestora oznacza to mniej roboty na końcu budowy, a dla elektryka lepszy punkt odniesienia do wykonania GSU, połączeń wyrównawczych i dalszej ochrony. W nowym domu, gdzie i tak pojawiają się rozdzielnice, automatyka, pompa ciepła, fotowoltaika czy ładowarka do auta, porządny fundament pod uziemienie naprawdę robi różnicę.

Żeby jednak było to realne zabezpieczenie, a nie tylko stal wrzucona do betonu, trzeba zadbać o układ, ciągłość i miejsce wyprowadzeń. I to właśnie ten etap najczęściej decyduje o skuteczności całego rozwiązania.

Jak wygląda poprawne wykonanie w ławach i płycie

W praktyce nie chodzi o sam fakt, że metal znalazł się w betonie, ale o to, gdzie on leży, jak jest połączony i czy da się później z niego skorzystać bez zgadywania. W ławach fundamentowych przewodnik powinien być ułożony tak, aby był otoczony betonem i nie miał bezpośredniego kontaktu z gruntem. W płycie fundamentowej układ projektuje się podobnie, ale częściej wymaga on przemyślenia całego obwodu i ewentualnych połączeń krzyżowych.

W ławach fundamentowych

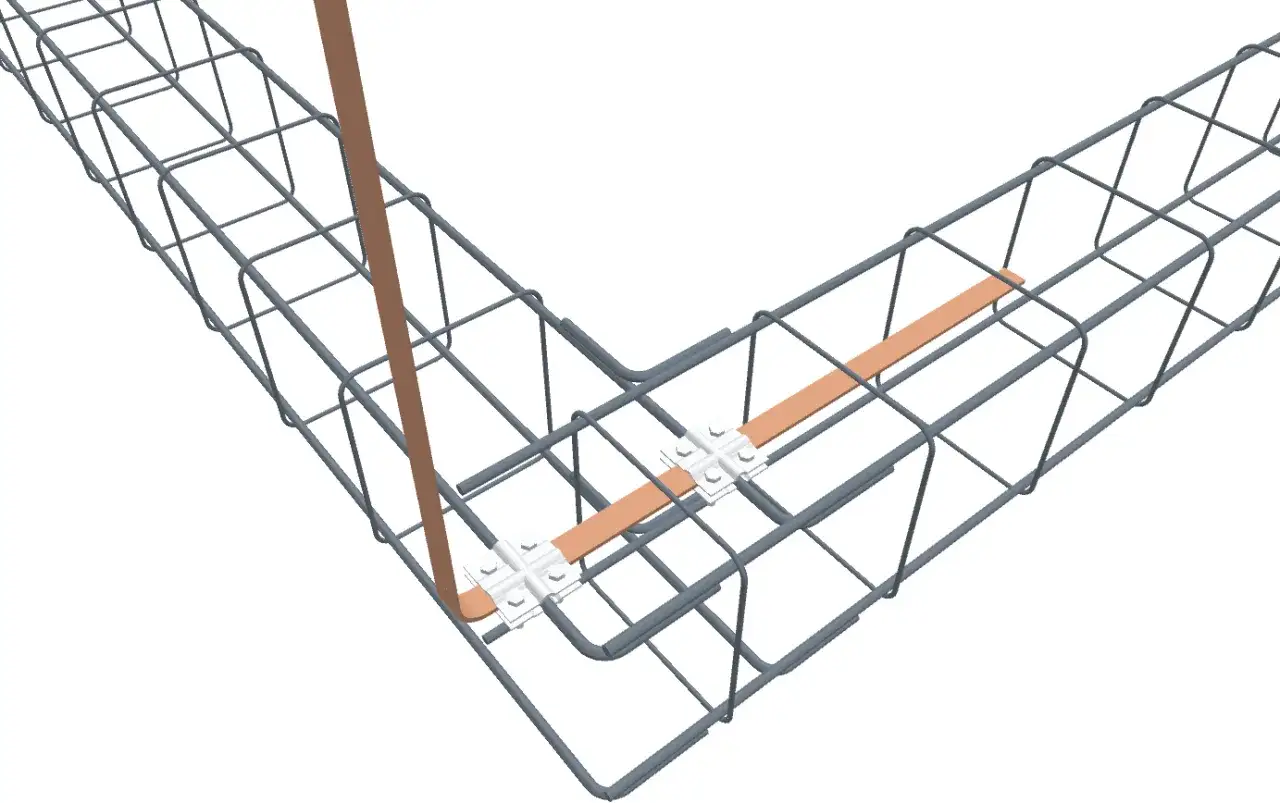

Najbezpieczniej jest traktować bednarkę albo inny przewodnik jako element, który ma pracować w otulinie betonu, a nie „na styku” z ziemią. Beton chroni stal przed korozją, ale tylko wtedy, gdy przewodnik nie jest przyciśnięty do gruntu, nie wystaje niepotrzebnie poza otulinę i ma zachowaną ciągłość połączeń. W domu jednorodzinnym ważne jest też zamknięcie obwodu wokół budynku oraz przygotowanie miejsc, z których później wyprowadzi się przewody do szyny wyrównawczej i do ochrony odgromowej.

W płycie fundamentowej

Przy płycie fundamentowej układ bywa jeszcze wygodniejszy, bo łatwiej zaplanować obwód wokół całego budynku i przewidzieć dodatkowe połączenia. W większych obiektach branżowe zalecenia mówią o siatce o oczkach nie większych niż 20 x 20 m, ale w domach jednorodzinnych najczęściej wystarcza przemyślany obwód z sensowną liczbą punktów wyjściowych. Tu szczególnie pilnuję, aby przewodnik nie został przypadkiem przerwany przez technologię betonowania albo rozdzielony na odcinki, które tylko wyglądają na połączone.

Wyprowadzenia z fundamentu

Sam fundamentowy odcinek uziemienia niczego jeszcze nie załatwia, jeśli nie ma z czego go podłączyć. Dlatego już na etapie zbrojenia warto przewidzieć wyprowadzenie do pomieszczenia technicznego, zwykle w okolicy rozdzielnicy lub głównej szyny uziemiającej, oraz dodatkowe punkty w miejscach, gdzie mogą pojawić się przewody od instalacji odgromowej. To właśnie te punkty robią później największą różnicę, bo pozwalają ograniczyć kucie, wiercenie i prowizorki.

Jeśli ten etap jest zrobiony dobrze, kolejne decyzje instalacyjne stają się znacznie prostsze. Następny krok to dobór materiału i sposób łączenia, bo właśnie tam kryją się najczęstsze różnice między rozwiązaniem trwałym a tylko pozornie poprawnym.

Z jakich materiałów i połączeń korzysta się najczęściej

W praktyce najczęściej spotyka się bednarkę stalową albo przewodnik z pręta stalowego, a w trudniejszych warunkach także materiały o podwyższonej odporności korozyjnej. W betonie stal ma relatywnie dobre warunki pracy, bo otulina ogranicza dostęp wilgoci i tlenu, ale ten komfort znika tam, gdzie element wychodzi poza fundament albo ma kontakt z bardziej agresywnym gruntem. Wtedy materiał trzeba dobrać ostrożniej, zamiast liczyć, że „jakoś to będzie”.

Najważniejsza zasada jest prosta: w betonie można korzystać z elementów stalowych, ale miejsca wyjścia i łączenia muszą być przemyślane. Wykonawcy stosują połączenia spawane lub inne rozwiązania przewidziane w projekcie, a zaciski wykorzystuje się tam, gdzie technologia i dokumentacja na to pozwalają. Nie chodzi o estetykę, tylko o ciągłość i trwałość połączenia na lata.

• Bednarka stalowa sprawdza się dobrze, gdy ma odpowiednią otulinę i jest zamknięta w betonie.
• Stal nierdzewna ma sens tam, gdzie element będzie pracował w bardziej wymagającym środowisku lub poza betonem.
• Zbrojenie fundamentu może być częścią układu, ale tylko wtedy, gdy faktycznie zapewnia ciągłość elektryczną.
• Połączenia trwałe są ważniejsze niż przypadkowe skręcenie przewodów i „dociśnięcie na budowie”.

Ja zawsze zwracam uwagę na jedno: nie warto oszczędzać na połączeniach, bo później to one są najsłabszym punktem całego układu. A skoro już wiadomo, jak to zrobić, trzeba jeszcze wiedzieć, czego nie robić, bo błędy przy fundamentach są później bardzo drogie w naprawie.

Najczęstsze błędy, które psują skuteczność uziemienia

Najgorsze jest to, że większość błędów nie wychodzi od razu. Budynek stoi, beton stwardniał, instalacja działa, a problem ujawnia się dopiero przy pomiarach, rozbudowie albo podczas burzy. Dlatego właśnie przy tym elemencie wolę profilaktykę niż późniejsze tłumaczenie się, że „przecież miało działać”.

• Zbyt mała otulina betonu sprawia, że stal jest gorzej chroniona i szybciej koroduje.
• Przerwana ciągłość obwodu oznacza, że część układu przestaje pracować tak, jak zaplanowano.
• Brak wyprowadzeń zmusza później do wiercenia, kucia albo stosowania kompromisów.
• Łączenie przypadkowych metali bez kontroli może przyspieszyć korozję galwaniczną.
• Brak dokumentacji utrudnia odbiór i późniejsze naprawy, bo nikt nie wie, gdzie przebiegał przewodnik.
• Izolowanie fundamentu od gruntu bez planu awaryjnego obniża skuteczność całego układu.

W praktyce bardzo często widzę też drugi błąd: inwestor zakłada, że sam beton załatwi wszystko, a później okazuje się, że nie ma sensownego połączenia z główną szyną wyrównawczą. To prowadzi prosto do następnego tematu, czyli do tego, jak ten element pracuje z resztą instalacji domu.

Jak łączy się go z GSU i ochroną odgromową

W dobrze zrobionym domu uziemienie nie działa w izolacji. Odpowiedni przewodnik w fundamencie staje się punktem odniesienia dla głównej szyny uziemiającej albo wyrównawczej, do której trafiają przewody ochronne, metalowe instalacje i wszystkie elementy wymagające wyrównania potencjałów. Dzięki temu napięcia dotykowe i różnice potencjałów są mniejsze, a cała instalacja zachowuje się bardziej przewidywalnie.

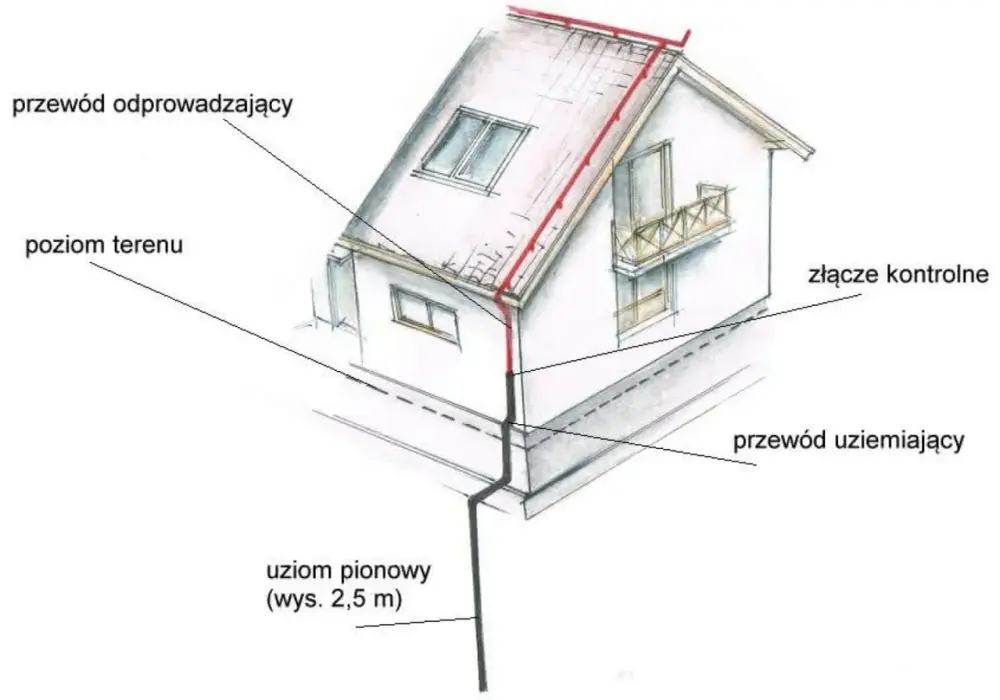

Przy ochronie odgromowej nie chodzi o to, żeby jeden przewód „załatwił wszystko”. Im lepiej rozłożone są punkty przyłączeniowe, tym łatwiej ograniczyć niepożądane różnice potencjałów. W domach z rozbudowaną elektroniką, pompą ciepła, fotowoltaiką czy ładowarką samochodową to nie jest luksus, tylko normalna inżynierska ostrożność.

Jeżeli jednak fundamenty są mocno odizolowane od gruntu albo mamy budynek istniejący, sama instalacja w betonie może nie wystarczyć. Wtedy sensownie jest porównać dostępne warianty i dobrać taki, który pasuje do konkretnej konstrukcji.

Kiedy lepiej dodać uziom otokowy albo inne rozwiązanie

Nie każdy budynek daje takie same warunki. Jeśli fundament jest otoczony grubą hydroizolacją, budynek ma rozwiązania ograniczające kontakt z wilgotnym gruntem albo pracujemy na istniejącym obiekcie bez możliwości ingerencji w ławy, trzeba rozważyć dodatkowy uziom. W takich sytuacjach uziemienie w fundamencie nie zawsze ma wystarczająco dobry kontakt z ziemią i wtedy lepiej dołożyć rozwiązanie uzupełniające niż udawać, że problemu nie ma.

W nowych domach bardzo często najlepszy efekt daje połączenie rozwiązania fundamentowego z dodatkowym układem otokowym, ale nie traktuję tego jako uniwersalnej recepty. Decyzję zawsze uzależniam od rodzaju fundamentu, izolacji, planowanej ochrony odgromowej i tego, czy budynek ma już wykonane wyprowadzenia. Właśnie dlatego kolejny krok to kontrola przed zalaniem i po odbiorze, bo tam wychodzi na jaw, czy wszystko jest naprawdę gotowe.

Co sprawdzić przed zalaniem betonu i po odbiorze

To jest moment, w którym można jeszcze dużo naprawić bez bólu. Po zalaniu fundamentu każda poprawka oznacza dodatkowe koszty, a czasem także ryzyko osłabienia izolacji albo naruszenia konstrukcji. Dlatego na budowie zawsze wolę zatrzymać się na chwilę wcześniej, niż później szukać winnych w gotowym domu.

Przed zalaniem

• Sprawdzić, czy przewodnik ma ciągłość na całym obwodzie.
• Upewnić się, że otulina betonu będzie odpowiednia i nic nie styka się z gruntem.
• Oznaczyć wszystkie wyprowadzenia do GSU i ewentualnej odgromówki.
• Wykonać zdjęcia z miarką i nanieść punkty na rysunek powykonawczy.
• Uzgodnić z elektrykiem, gdzie później trafi szyna i którędy pójdą przewody ochronne.

Przeczytaj również: Kotwa do betonu z oczkiem - jak wybrać najlepsze rozwiązanie?

Po wykonaniu

• Zweryfikować dokumentację powykonawczą, zanim zasypie się i zabuduje dostęp.
• Sprawdzić, czy punkty wyjściowe są czytelnie oznaczone i dostępne.
• Wykonać wymagane pomiary całego układu uziemiającego i połączeń wyrównawczych.
• Upewnić się, że połączenie z GSU jest wykonane w miejscu łatwo dostępnym serwisowo.

Nie traktuję pomiarów jako biurokracji. Ich sens polega na tym, żeby potwierdzić, że system działa jako całość, a nie tylko na papierze. Jeśli coś jest nie tak, dużo łatwiej poprawić to tuż po wykonaniu niż po kilku latach użytkowania budynku.

Jak zaplanować go tak, żeby nie przeszkadzał przyszłym instalacjom

Jeżeli miałbym wskazać jedną rzecz, która oszczędza najwięcej nerwów, byłoby to przewidzenie przyszłych wyprowadzeń już na etapie projektu. Dom żyje dłużej niż pierwsza wersja instalacji, więc miejsce na fotowoltaikę, pompę ciepła, rekuperację, ładowarkę samochodu albo dodatkowy system alarmowy warto mieć przemyślane z wyprzedzeniem. Z mojego punktu widzenia lepiej zrobić dwa dobrze opisane wyjścia więcej niż później kłuć świeże ściany fundamentowe.

• Zostaw rezerwę przy szynie i w pomieszczeniu technicznym.
• Zrób czytelną dokumentację zdjęciową przed betonowaniem.
• Nie oszczędzaj na połączeniach i oznaczeniach.

Jeśli fundament jest zaprojektowany z myślą o całym systemie domu, a nie tylko o jednym przewodzie, późniejsza instalacja elektryczna układa się znacznie spokojniej. To właśnie taki detal najbardziej odróżnia budowę robioną „na teraz” od budowy przygotowanej na kolejne lata użytkowania.
